臺諾小型微模塊數據機房是為了滿足IT機房基礎架構優化的需求,而推出的新一代小型IT機房整體解決方案。主要場景應用在金融網點、教育、中小微企業,政府、能源和大企業等行業分支機構。具有前瞻意識的企業認識到,不管著眼當前短期投資,還是放眼未來長期運營成本,高可靠的、高可用的智能型機柜式機房,是未來的趨勢。

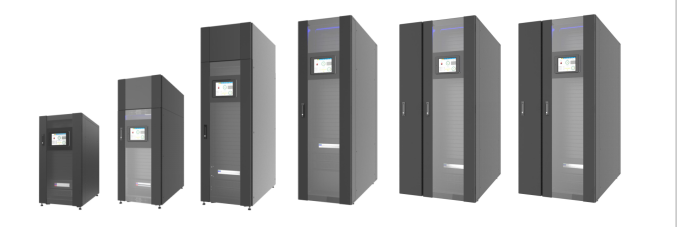

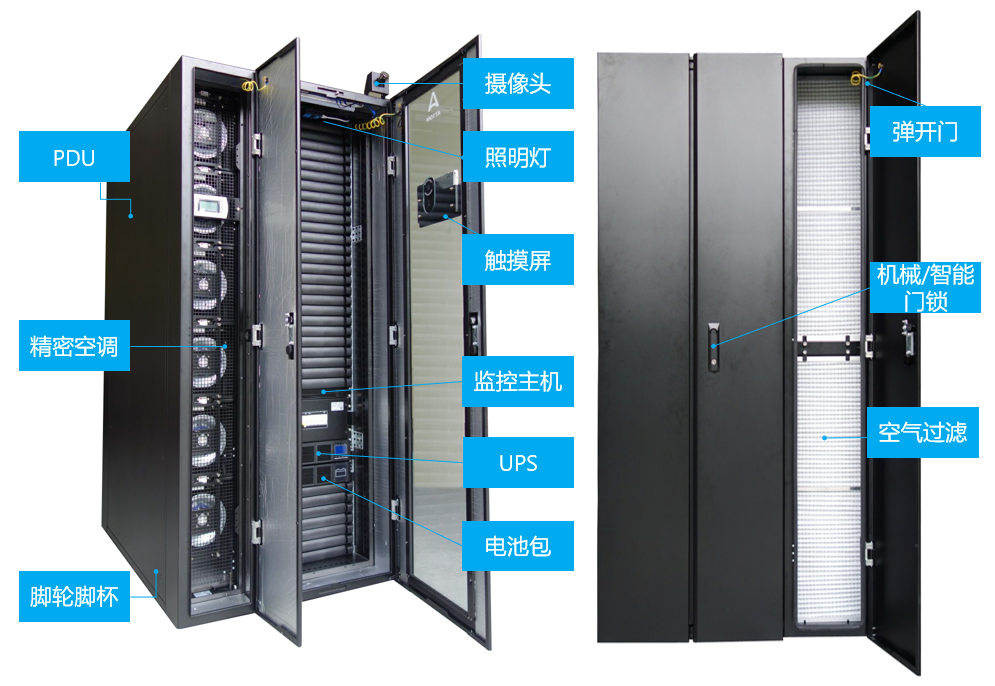

圖1- 小型微模塊產品組合
1、快速部署
l 一體化設計的小型模塊化數據中心產品,集成了IT設備運行所需的主要物理基礎設施:機柜、UPS、蓄電池、配電、精密空調、動力環境監控、安防及消防等系統;
l 各部件/系統嚴格遵循國內外行業標準,采用模塊化設計,工廠內預安裝調試,現場即插即用,極大地縮短了業務上線周期。
l 一體化設備,網點變更調整可以直接進行整體移機,相比傳統機房更快速便捷。
2、管理簡化
l 本地10英寸觸控大屏,關鍵設備運行情況全掌控,聲光、短信、郵件等多種告警途徑及時通告;
l 集中式監控平臺對各站點運行狀態、動力與環境狀態、能耗、安防等進行實時監控;強大的報表及事件追溯能力,實現對機房進行精細化管理;
l 滿足365天7×24小時無人值守要求,可遠程進行設備參數設置及其它調整,無需俱事親臨現場,最大限度降低IT部署及運營成本。
l 一站式售后服務,網點內部設備集中,設備維護、管理和故障響應由統一廠商進行集中化支持,免除使用后顧之憂。
3、安全可靠
l 全封閉微環境,對周邊環境依賴小,具有防塵、防噪等特性,降低環境污染,從而使IT設備故障率大幅度下降,生命周期延長50%以上;
l 關鍵設備采用UPS供電,支持N+1冗余設計,斷電后蓄電池持續供電,最大限度保障IT設備穩定連續運行;
l 完善的監控系統,具有多級自動報警功能,可隨時遠程了解機柜內的情況,提升機柜的防護能力;
l 緊急通風系統實現故障時自動開門散熱,從而保障應急處理、自動保護功能的實現;
l 可選配自動探測滅火系統,防止柜內火災帶來的損失。
l 可選配門禁系統,防止入侵破壞。
4、高效節能
l 整體設計為全封閉式結構,冷熱通道均密閉的方案,相比傳統開放式的制冷設計,無環境制冷負荷,制冷量需求降低30%以上;
l 將空調靠近熱源,更加精確的將冷氣流送向所需之處,避免局部熱點的產生;
l 空調采用最新的變頻壓縮機+EC風機技術,20%~100%之間無極調節冷量輸出,節能的同時還避免了機柜內溫濕度環境的大浮動波動,以免影響設備正常運行;
l 采用高效機架式高頻UPS,支持模塊化冗余擴容,彈性配置。
5、可擴展性
l 模塊化設計的各部件/系統,可根據用戶端負載量的增加隨時擴展,滿足“搭積木式”的設計理念。

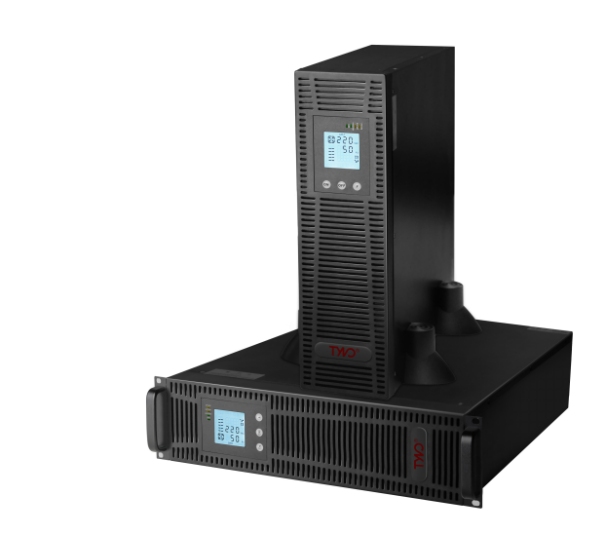

1. ups電源

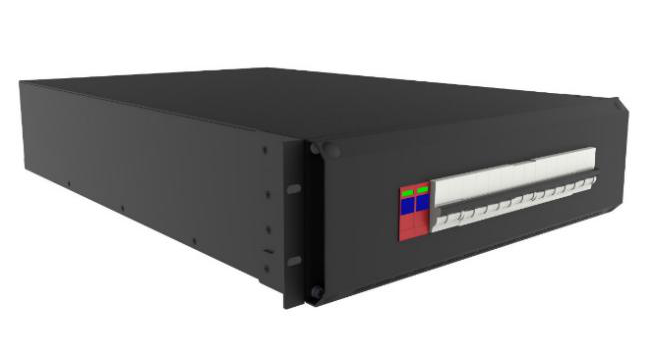

2. 配電系統

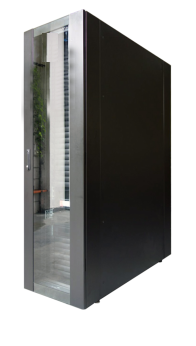

3. 機柜系統
4. 制冷系統

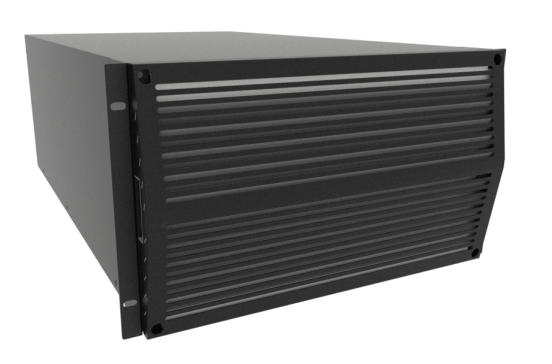

機架式空調:

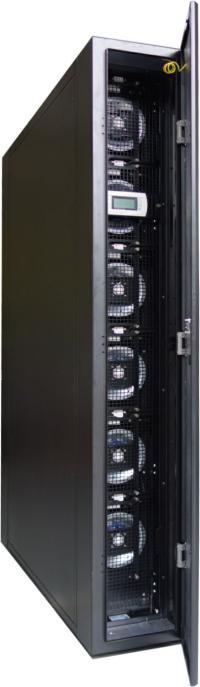

列間空調

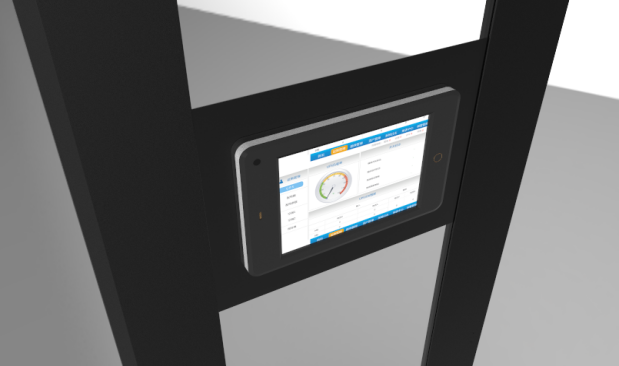

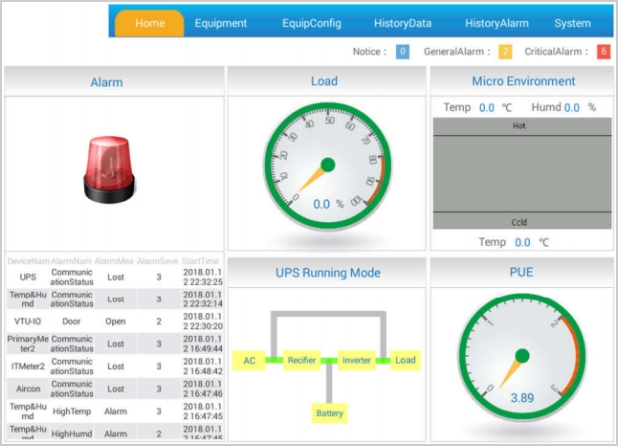

5. 動環監控系統
n 可直接安裝在樓宇水泥地面上,無需架空地板,無需專用機房即插即用、設備集成調試簡化、IT運維人員投入節約;
n 封閉式架構,產品運行更加節能,PUE<1.5,電費比原有分散建設方案低30%以上;
n 使用機架式制冷單元,水平送風且靠近熱源,送風距離大大縮短,從而減少了距離導致的氣流壓力損失和冷空氣的泄漏損失,提高了冷量的利用效率;
n 自帶完整的動環監控系統,可以遠程訪問,實時瀏覽,告警以及建設內部集中管理平臺。隨時了解設備運行狀態;
n 可通過多種傳感器、實現對機房內各功能模塊的不間斷監控,監控功能包括供配電監測、UPS監測、空調設備監測、微環境溫度監測、機房漏水監測、報警功能、遠程管理等;
n 監控系統支持web訪問,輕松實現遠程監控和管理各功能模塊。
n 一體化設備,維護服務職責界面歸一,更利于保障設備運行連續性;
n 把原來的各個專業化的子系統,UPS供配電、空調制冷、機柜結構、監控等無縫整合成一體化產品,在工廠生產并測試和調試,現場工程與調試工作量大大減少;去工程化設計使得數據中心建設設備化、快速化、個性化成為可能;
n 專業研發工程師設計和匹配,并經過嚴謹?shù)拈_發流程驗證,確保產品化的可靠性;
n 模塊化設計,可以按需建設,分步實施,并且可以根據需求,按照不同負荷和不同應用獨立設計、獨立運行,有效降低了機房的復雜性,降低了建設和運營成本。依據機房尺寸和單柜功耗,可靈活選擇配置,滿足擴容要求;
n 一體化設備,工廠集成,便于業務快速上線,1天可以完成安裝;
n 一體化設備,全封閉系統,即插即用,網點與分行業務搬遷更為方便;
n 支持按需建設,后期擴容時,模塊化機房與輔助設施均可按模塊的形式進行擴展;
n 適配多種IT設備,IT機柜內靈活安裝服務器、存儲、網絡設備;
n 標準化產品,針對各級網點和支行定義標準化方案,便于試點成熟后的批量復制;
n 產品標準化之后,管理流程,產品備件,技能培訓,服務安裝等都可以簡化,便于管理和量化;
型號 |
TTM-03N |
TTM-03W |
TTM-06E |
TTM-06T |
TTM-06F |
TTM-10S |
定制 |
Unit |
|
|
|
|
|
|
|
可用空間-U |
18 |
19 |
26 |
29 |
35 |
35 |
定制 |
冗余 |
N |
N |
N |
N |
N |
N |
N/N+1/2N |
寬度 -mm |
600 |
600 |
600 |
600 |
900 |
900 |
600/800 |
深度 -mm |
1000 |
1000 |
1400 |
1400 |
1400 |
1400 |
1000/1100 /1200/1400 |
高度 -mm |
1200 |
1590 |
2000 |
2000 |
2000 |
2000 |
2600最大 |
重量 -kg |
152 |
190 |
330 |
374 |
521 |
525 |
定制 |
輸入電源 |
230V/1P/50-60Hz |
230V/1P/50-60Hz |
230V/1P/50-60Hz |
230V/1P/50-60Hz |
230V/1P/50-60Hz |
230V/1P/50-60Hz |
定制 |
電源系統 |
|
|
|
|
|
|
|
UPS -kVA |
3 |
3 |
6 |
6 |
6 |
10 |
3/6/10/20/30 |
安裝類型 |
機架式 |
機架式 |
機架式 |
機架式 |
機架式 |
機架式 |
機架式 |
標配電池 |
12V/9AH 6Pcs |
12V/9AH 6Pcs |
12V/9AH 16Pcs |
12V/9AH 16Pcs |
12V/9AH 16Pcs |
12V/9AH 16Pcs |
200Ah 最大 |
PDU |
普通8口 |
普通8口 |
普通16口 |
普通16口 |
普通16口 |
普通16口 |
普通/智能 |
制冷系統 |
|
|
|
|
|
|
|
制冷類型 |
通風型 |
一體式空調型 |
一體式空調型 |
分體式空調型 |
分體式空調型 |
分體式空調型 |
一體/分體 |
安裝類型 |
頂裝 |
頂裝 |
頂裝 |
機架式 |
行級 |
行級 |
頂裝/機架/行級 |
制冷量-kW |
2.0 |
2.5 |
3.5 |
3.9 |
5.6 |
7.6 |
40.9 最大 |
緊急通風 |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
監控系統 |
|
|
|
|
|
|
|
功能 |
觸摸屏 |
觸摸屏 |
觸摸屏 |
觸摸屏 |
觸摸屏 |
觸摸屏 |
觸摸屏 |
溫濕度 |
溫濕度 |
溫濕度 |
溫濕度 |
溫濕度 |
溫濕度 |
溫濕度 |
|
UPS管理 |
UPS管理 |
UPS管理 |
UPS管理 |
UPS管理 |
UPS管理 |
UPS管理 |
|
- |
空調管理 |
空調管理 |
空調管理 |
空調管理 |
空調管理 |
空調管理 |
|
煙感 |
煙感 |
煙感 |
煙感 |
煙感 |
煙感 |
煙感 |
|
- |
漏水 |
漏水 |
漏水 |
漏水 |
漏水 |
漏水 |
|
開門狀態 |
開門狀態 |
開門狀態 |
開門狀態 |
開門狀態 |
開門狀態 |
開門狀態 |
